Ce produit n'est plus disponible à la vente.
P.
Min : 1 P. , Multi : 1 P.
Détails du produit
Détails du produit
Les pompes Grundfos TPD sont des pompes doubles centrifuges monocellulaires in-line monoblocs, équipées d'une garniture mécanique et destinées principalement à des applications telles que le chauffage/le refroidissement/les réseaux de chale

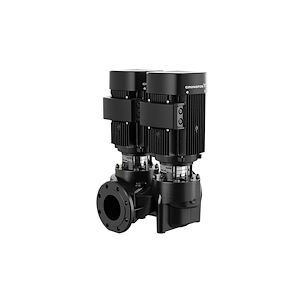

TPD 32-60/2 A-F-A-BQQE-CX1
Pompe double monocellulaire, monobloc, à double tête à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe double est conçue avec deux têtes fonctionnant en parallèle. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie.
Chaque tête de pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 6/10 (EN 1092-2 et ISO 7005-2).
Chaque tête de pompe est munie d'un moteur asynchrone ventilé de taille identique.
Commandes:
Frequency converter: AUCUN
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 2890 mn-1
Débit nominal: 6.5 m³/h
Hmt nom.: 4 m
Diamètre réelle de la roue mobile: 64 mm
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Roue: Acier inox.
Roue: EN 1.4301
Roue: AISI 304
Installation:
Plage température ambiante: -30 .. 40 °C
Pression maximale de service: 10 bar
Pression maximum à la température indiquée: 10 bar / 120 °C
Type raccordement: DIN
Taille du raccordement: DN 32
Pression nominale pour le raccordement: PN 6/10
Entraxe: 220 mm
Taille de la bride du moteur: FT75
Donnée électrique:
Type moteur: 71A
Puissance nominale - P2: 0.25 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 1 x 220-240 V
Courant nominal: 1.75-2.04 A
Intensité démarrage: 540-520 %
Cos phi - facteur de puissance: 0.94
Vitesse nominale: 2870-2880 mn-1
Rendement moteur à pleine charge: 68.8-61.8 %
Nombre de pôles: 2
Indice de protection (IEC 34-5): 55 Dust/Jetting
Classe d'isolement (IEC 85): F
No moteur: 98714253
Autres:
Indice d'efficacité minimale, MEI : 0.56
Poids net: 37.5 kg
Poids brut: 41 kg
Volume d'expédition: 0.08 m3
Tp/tpd
TPD 32-60/2 A-F-A-BQQE-CX1
Pompe double monocellulaire, monobloc, à double tête à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe double est conçue avec deux têtes fonctionnant en parallèle. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie.
Chaque tête de pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 6/10 (EN 1092-2 et ISO 7005-2).
Chaque tête de pompe est munie d'un moteur asynchrone ventilé de taille identique.
Commandes:
Frequency converter: AUCUN
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 2890 mn-1
Débit nominal: 6.5 m³/h
Hmt nom.: 4 m
Diamètre réelle de la roue mobile: 64 mm
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Roue: Acier inox.
Roue: EN 1.4301
Roue: AISI 304
Installation:
Plage température ambiante: -30 .. 40 °C
Pression maximale de service: 10 bar
Pression maximum à la température indiquée: 10 bar / 120 °C
Type raccordement: DIN
Taille du raccordement: DN 32
Pression nominale pour le raccordement: PN 6/10
Entraxe: 220 mm
Taille de la bride du moteur: FT75
Donnée électrique:
Type moteur: 71A
Puissance nominale - P2: 0.25 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 1 x 220-240 V
Courant nominal: 1.75-2.04 A
Intensité démarrage: 540-520 %
Cos phi - facteur de puissance: 0.94
Vitesse nominale: 2870-2880 mn-1
Rendement moteur à pleine charge: 68.8-61.8 %
Nombre de pôles: 2
Indice de protection (IEC 34-5): 55 Dust/Jetting
Classe d'isolement (IEC 85): F
No moteur: 98714253
Autres:
Indice d'efficacité minimale, MEI : 0.56
Poids net: 37.5 kg
Poids brut: 41 kg
Volume d'expédition: 0.08 m3
Tp/tpd
Ce produit n'est pas celui que vous recherchez ? Cliquez ici pour voir les produits de la catégorie : Pompe in-line
Spécificités techniques
Spécificités techniques
Ce produit n'a pas toutes les caractéristiques que vous recherchez ?
N'hésitez pas à effectuer une recherche pour trouver des produits avec des caractéristiques similaires.
Vous ne pouvez pas filtrer sur certaines spécificités techniques puisqu'aucun autre produit similaire ne les possède.
Pour votre recherche, veuillez sélectionner les critères que vous souhaitez retrouver dans vos produits similaires.
Veuillez sélectionner au moins une spécificité technique.
Pompe de circulation en ligne |
|
| moteur à régulation du régime |
sans
|
|---|---|
| standard radio 5G |
Non
|
| signal d'interface 0-10 V / 2-10 V |
Non
|
| signal d'interface 0-20 mA / 4-20 mA |
Non
|
| interface PT100 / PT1000 / PTC |
Non
|
| interface Pulse Width Modulation (PWM) |
Non
|
| compteur d'impulsions d'interface |
Non
|
| protocole pris en charge pour CAN / CANOpen |
Non
|
| protocole pris en charge pour Modbus TCP |
Non
|
| protocole pris en charge pour Modbus RTU |
Non
|
| protocole pris en charge pour BACnet MS / TP |
Non
|
| protocole pris en charge pour BACnet IP |
Non
|
| protocole pris en charge pour LON / LONWorks |
Non
|
| protocole pris en charge pour le bus LIN |
220
|
| amorçage automatique |
Non
|
| communication |
sans
|
| pression de travail max. |
10 bar
|
| matériau corps de pompe |
acier inoxydable
|
| pompe double |
Non
|
| classe d’isolation selon IEC |
F
|
| moteur avec arbre rallongé |
Non
|
| classe de qualité corps de pompe |
acier inoxydable RVS 304 (1.4301)
|
| température moyenne (permanente) |
-25-120 °C
|
| classe de qualité matériau hélice |
acier inoxydable RVS 304 (1.4301)
|
| raccord côté d’alimentation |
à bride
|
| diamètre raccordement côté alimentation |
DN 32
|
| diamètre raccordement côté refoulement |
DN 32
|
| type raccordement côté sortie |
à bride
|
| raccord de l'étage de compression à bride côté entrée |
PN 10
|
| étage de pression pour raccordement de flasque sortie |
PN 10
|
| standard radio Bluetooth |
Non
|
|---|---|
| nombre de phases |
2890
|
| volume refoulé max. |
6.5 m³/h
|
| hauteur d’élévation max. |
1.80 m
|
| régime |
2890 1/min
|
| température ambiante |
-30-40 °C
|
| protocole pris en charge pour PROFIBUS |
Non
|
| supporte le protocole KNX |
Non
|
| contact de commutation hors tension |
Non
|
| raccordement électrique |
borne de raccordement
|
| tension assignée (Ue) |
220-240 V
|
| longueur d’encastrement |
220 mm
|
| antidéflagration |
Non
|
| fréquence |
autre
|
| Classe de protection (IP) |
IP55
|
| Intensité |
6.50 A
|
| standard radio WLAN 802.11 |
Non
|
| avec interface de communication RS-232 |
Non
|
| avec interface de communication RS-485 |
Non
|
| protocole pris en charge pour EtherNet/IP |
Non
|
| protocole pris en charge pour PROFINET IO |
Non
|
| matériau de la turbine/roue de pompe |
acier inoxydable
|
| puissance électrique du moteur (P1) |
6.00 kW
|
| puissance électrique du moteur (P2) |
10 kW
|
| indice d'efficacité minimum (MEI) |
0.56
|
| débit volumétrique (BEP) |
6.5 m³/h
|
| hauteur de refoulement selon débit volumétrique (BEP) |
39.22 kPa
|
| raccordement standard côté entrée |
EN 1092-2
|
| type de raccordement côté sortie |
EN 1092-2
|
| moteur standard |
Oui
|
